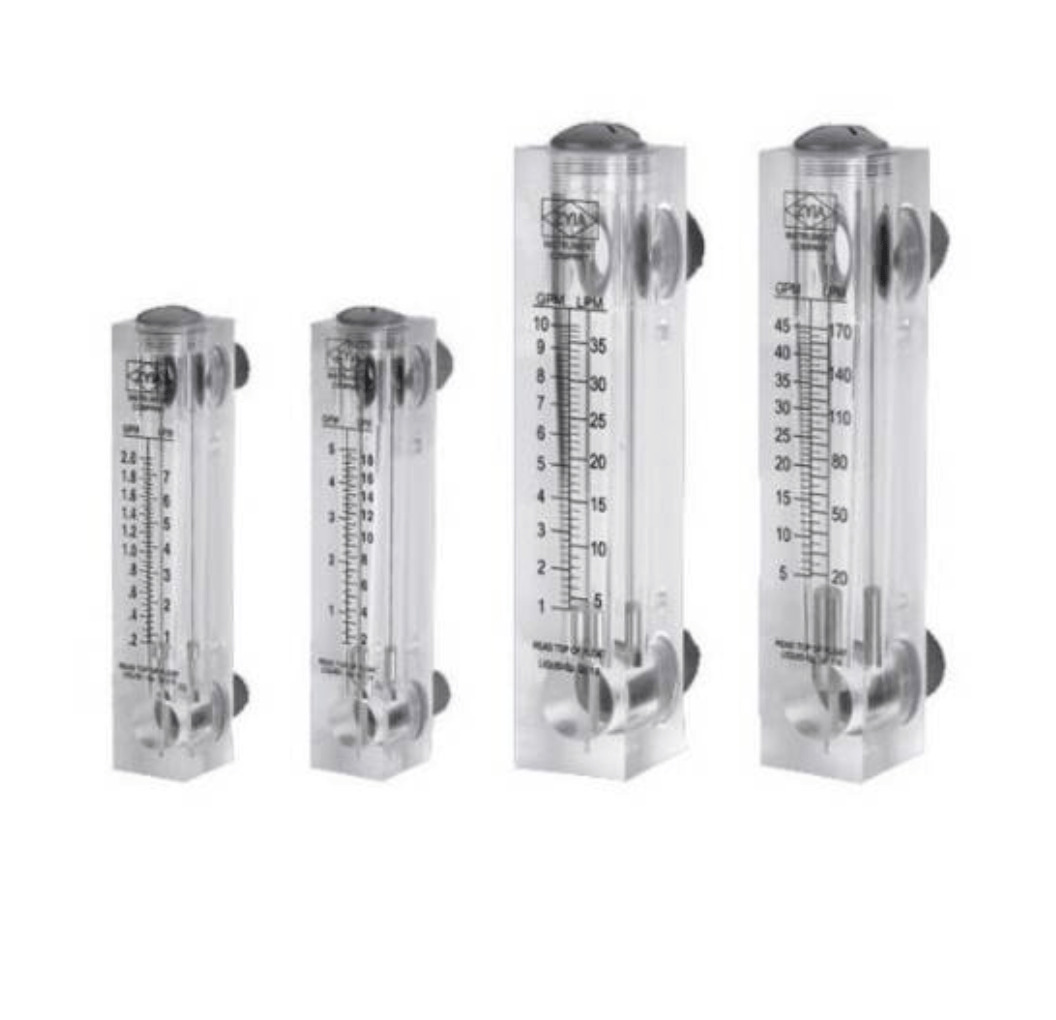

Измеритель потока воды FM 05 (Ротаметр панельный 0,5-5 GPM) ZG 1/2″

Описание

🚀 Измеритель потока воды FM 05 (Ротаметр панельный 0,5‑5 GPM, ZG 1/2″) — Купить с доставкой по РФ

📖 Описание

Измеритель потока воды FM 05 (Ротаметр панельный 0,5-5 GPM) — это высокоточный механический прибор для визуального контроля объемного расхода жидкости. Модель FM 05 является старшей моделью в базовой линейке производителя, она рассчитана на измерение самых высоких расходов — до 5 GPM (18 л/мин), что делает ее идеальным выбором для производительных промышленных систем.

🔧 Конструкция и материалы

В основе конструкции лежит прозрачная коническая трубка из ударопрочного акрила. Внутри на направляющей оси свободно перемещается поплавок из нержавеющей стали AISI 304. Корпус выполнен из высокопрочного полипропилена. Все детали, контактирующие с жидкостью, изготовлены из нержавеющей стали высших марок (AISI 304 для поплавка и AISI 316 для резьбовых соединений), что обеспечивает устойчивость к коррозии и долговечность прибора даже при интенсивной эксплуатации.

📊 Двойная шкала

На корпус прибора нанесены две измерительные шкалы, проградуированные для воды:

• 0,5–5 галлонов/мин (GPM)

• 2–18 литров/мин (LPM)

🎯 Области применения

Благодаря своей высокой производительности, ротаметр FM 05 широко используется в системах водоочистки и промышленного оборудования:

• 🔹 Промышленный обратный осмос (RO) — Контроль расхода на линиях производительностью до 5 GPM

• 🔹 Крупные системы водоочистки — Мониторинг расхода в магистралях производительных станций.

• 🔹 Системы технического водоснабжения — Контроль расхода в линиях охлаждения промышленного оборудования.

• 🔹 Оросительные системы — Контроль полива в крупных теплицах и на промышленных участках.

• 🔹 Насосные станции — Контроль производительности мощных насосов.

• 🔹 Промышленные стиральные машины и посудомоечное оборудование.

✅ Преимущества модели FM 05

• ✅ Максимальная производительность — Наибольший диапазон измерений в базовой линейке — до 5 GPM (18 л/мин), что подходит для самых требовательных промышленных задач.

• ✅ Высокая точность измерений — Погрешность составляет всего ±4%.

• ✅ Коррозионная стойкость — Все внутренние компоненты и резьбы из нержавеющей стали 304 и 316.

• ✅ Износостойкий корпус — Акрил устойчив к помутнению и химически нейтрален к воде.

• ✅ Простота монтажа — Стандартная резьба ZG 1/2″ обеспечивает совместимость с подавляющим большинством систем.

• ✅ Долговечность — Безэлектронная конструкция и качественные материалы гарантируют многолетнюю службу.

• ✅ Минимальная потеря давления — ≤ 0,01 МПа, что незначительно влияет на общую производительность системы.

🔬 Принцип работы

Ротаметр FM 05 работает по принципу переменного сечения потока (Variable Area Flowmeter).

Жидкость поступает снизу вверх через коническую трубку, поднимая легкий поплавок из нержавеющей стали. По мере подъема поплавка проходной зазор между ним и трубкой увеличивается, а перепад давления на нем уменьшается. Когда перепад давления становится равным весу поплавка, наступает состояние равновесия. В этом положении каждому значению подъема соответствует строго определенный расход. Измерение производится визуально по верхнему краю поплавка относительно нанесенной на корпус шкалы.

🔧 Условия эксплуатации

• ❗ Ротаметр должен устанавливаться строго вертикально с направлением потока снизу вверх.

• ❗ Измеряемая среда должна быть чистой или слабозагрязненной, нейтральной к материалам прибора.

• ❗ Не допускается эксплуатация при температуре выше +50 °C и давлении свыше 0,63 МПа.

❓ Часто задаваемые вопросы (FAQ)

❓ Вопрос: Можно ли использовать ротаметр FM 05 для горячей воды?
✔️ Ответ: Диапазон рабочих температур составляет от +5 до +50 °C, поэтому прибор идеально подходит для холодной и теплой воды, но не рекомендуется для сред с температурой выше +50 °C.

❓ Вопрос: Возможно ли с помощью этого ротаметра не только измерять, но и регулировать расход?
✔️ Ответ: В стандартной поставке — нет, он предназначен только для измерения. Однако существует его модификация FM 05 с регулятором потока, которая включает встроенный вентиль.

❓ Вопрос: Как правильно снимать показания с ротаметра?
✔️ Ответ: Расход определяется по верхнему краю поплавка относительно нанесенной на корпус шкалы. Смотреть следует перпендикулярно шкале, чтобы избежать погрешности из-за угла обзора.

❓ Вопрос: Каковы основные материалы изготовления ротаметра FM 05?
✔️ Ответ: Корпус выполнен из ударопрочного акрила, поплавок — из нержавеющей стали AISI 304, внутренняя резьба — из нержавеющей стали AISI 316, прокладки — из силикона, а фланец — из высокопрочного полипропилена.

❓ Вопрос: Какую максимальную производительность (в литрах в час) способен измерять FM 05?
✔️ Ответ: Если ориентироваться на диапазон 2-18 л/мин, то максимальный часовой расход, который он может измерить, составляет 1080 литров в час.

Закажите измеритель потока воды FM 05 прямо сейчас и получите контроль за максимальным расходом жидкости в ваших самых производительных системах!
